繼電器模組是一種電子控制器材，它具有控制體系和被控制體系，一般應用于自動控制電路中。它實際上是用較小的電流去控制較大電流的一種自動開關，故在電路中起著自動調度、安全保護、轉化電路等作用。
繼電器模組的作用

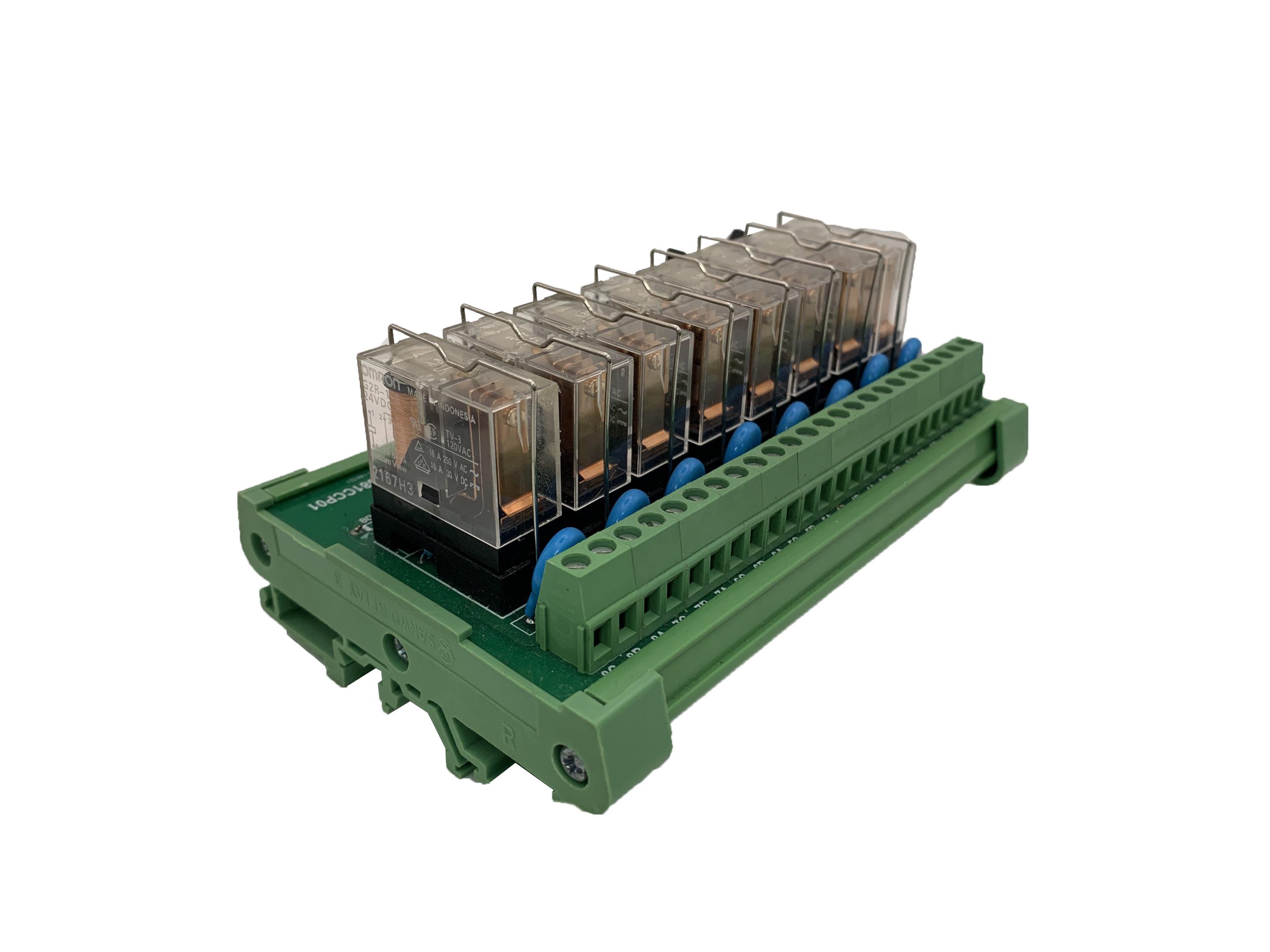

在過去我們做自動化電氣控制柜時，PLC控制負載都會加上小型的中間繼電器，在現在工業自動化已向集成化方向發展，繼而開發出了繼電器模組，PLC可以直接控制繼電器模組的線圈，繼電器模組的角觸點再控制負載，好處繼電器模組的體積小，只占了小型中間繼電器的1/2體積，觸點電流還比小型繼電器的大，一般都是10A，12A，16A，30A的，帶有壓敏電阻，繼電器斷開時，產生的火花起到滅弧的作用，提高繼電器的壽命。
繼電器模組上的繼電器損壞了更換也很方便，因?yàn)楦⌒椭虚g繼電器一樣，都是帶底座的，直接可以插拔更換，維護方便，這個繼電器模組接線也很方便的，輸入輸出跟PLC一樣是分開方向的，上面是輸入，下面是輸出，傳統的小型中間繼電器的輸入輸出是混在一起的，第一次接在研究一會才會接線。
繼電器模組能完全代替小型中間繼電器，線圈電壓有5V，24V，36V，48V，110V，220，230V等，交流直流都有，還有無極的繼電器模組，輸入不分正負，相對自動化而言就是NPN/PNP通用。
繼電器模組的優點
1、高壽命，高可靠：SSR沒有機械零部件，有固體器件完成觸點功能，由于沒有運動的零部件，因此能在高沖擊，振動的環境下工作，由于組成固態繼電器的元器件的固有特性，決定了固態繼電器的壽命長，可靠性高；
2、靈敏度高，控制功率小，電磁兼容性好：固態繼電器的輸入電壓范圍較寬，驅動功率低，可與大多數邏輯集成電路兼容不需加緩沖器或驅動器；
3、快速轉換：固態繼電器因?yàn)椴捎霉腆w其間，所以切換速度可從幾毫秒至幾；
4、電磁干擾?。汗虘B(tài)繼電器沒有輸入“線圈”，沒有觸點燃弧和回跳，因而減少了電磁干擾，大多數交流輸出固態繼電器是一個零電壓開關，在零電壓處導通，零電流處關斷，減少了電流波形的突然中斷，從而減少了開關瞬態效應。
Omron產品功能
1）G2R/G2RL系列
2）作用：安全保護
3）特點：穩定、安全、功耗低、品牌
4）應用點：PLC
