鼎悅電子告訴您輕觸開關的作用特點

來源: 時間:2020-08-04 17:53:03 瀏覽次數:

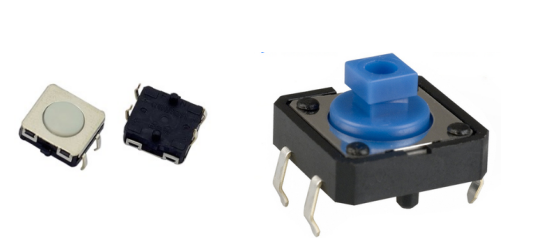

輕觸開關又叫按鍵開關,最早出現在日本[稱之為:敏感型開關]使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通,當撤銷壓力時開關即斷開,其內部結構是靠金屬?gòu)椘芰ψ兓瘉?lái)實現通斷的。

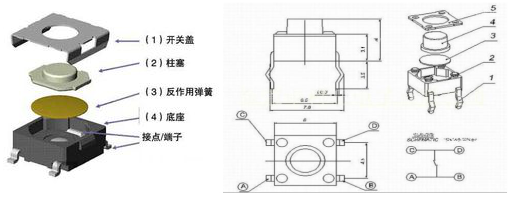

輕觸開關由:蓋板,按鈕,彈片,基座,引腳五大部分組成

輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢,在電子設備及白色家電等方面得到廣泛的應用如:影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。因?yàn)檩p觸開關對環境的條件(施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能)大型設備及高負荷的按鈕都使用導電橡膠或鍋?zhàn)虚_(kāi)關五金彈片直接來代替,比如醫療器材、電視機遙控器等。

關于五腳輕觸開關的腳位問題:兩個引腳為一組,向開關體正確施壓時四個引腳相導通,第五個引腳為接地作用。

輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品,最早的體積為12mmx12mm,8mm8mm兩種,現在為6mm6om。產品結構有立式、臥式和臥式帶地端三種,現在又有組合式(3M、4M、SM6M、SM)和電位器輕觸開關組合兩類,滿足國內各種電子產品要求。安裝尺寸有6.smm4.5mm,5.5mm4mm6mm4mm三種。國外已有4.5mm4.5mm小型輕觸開關和片式輕觸開關,片式輕觸開關適合于表面組裝。目前使用導電橡膠開關也很普及[1]  。

輕觸開關分成兩大類:利用金屬簧片作為開關接觸片的稱輕觸開關,接觸電阻小,簇20mn。手感好,有滴答清脆聲。另一種是利用導電橡膠來完成開關導通截止?fàn)顟B(tài)的切換,開關手感好,但接觸電阻大,是上一種的10000。輕觸開關的結構是靠按鍵向下移動,使接觸簧片或?qū)щ娤鹉z塊接觸焊片,形成通路。


輕觸開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5%70%時操作力突然減少,并伴有滴答聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異[1]

相對濕度:<95%

額定電壓:12V

額定電流:50mA

溫度:-25~70℃[1]

用途和主要性能編輯

彩色電視機、黑白電視機、音響設備、錄像機、攝像機、計算機、游戲機、傳真機、對講機、警棍、機床控制裝置、復印、打印機、電子儀器、儀表和其它家用電器。

機械性能:

操作力:1N1.6N、2.5N;

彈力;(內控)

開關壽命:30萬次、50萬次、100萬次。[1]

電氣性能:

接觸電阻:100mΩ(實際<20mΩ);

抖動時間:5ms(實際<1ms)

電氣開關壽命:30萬次、50萬次、100萬次。[1]

封裝種類編輯

輕觸開關有三種封裝:散裝人工插件、SMT貼片封裝、DIP插件編帶封裝。

型號規格編輯

輕觸開關主要規格有:環保耐高溫 貼片式 插件式 側插式 //小龜型輕觸開關 2*4輕觸開關 3*3輕觸開關 3.7*3.7*0.35進品輕觸開關 4*4*1.5/1.6/17mm輕觸開關 3*6*4.3/5.0mm汽車輕觸開關 4*6*2.6輕觸開關 4.5*4.5*3.8/4.8/5/0/6/7/8/9貼片輕觸開關 插件式輕觸開關 邊三解輕觸開關 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm輕觸開關 貼片輕觸開關 插件輕觸開關 6.2*6.2*2.5/2.7/3.1/3.4輕觸開關 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm輕觸開關 6*6系列防水輕觸開關 8*8系列防水輕觸開關 10*10系列防水輕觸開關 12*12系列防水輕觸開關。

應用范圍:

1.影音產品:MP3MP4、DVD.音響;

2.數碼產品:數碼相機、數碼攝像機等;

3.遙控器:車輛、點卷門、家庭防盜產品之遙控器;

4.通訊產品:手機、車載話機、電話機、樓宇設備、PDA等;

5.家用電器:電視機、微波爐、電飯煲、電風、電子人體秤、電子脂肪秤、電子廚房秤等;

6.安防產品:可視對講機、監視器等;


輕觸開關成本及價格相對較低,不因市場原材料波動產生大的價格調整;而薄膜開關相對價格高,體積大,受原材料價格因素影響較大。 輕觸開關與薄膜開關均屬于功能性的開關,輕觸開關是使用時輕輕點按開關按鈕即可使開關接通,當松開手時開關即可斷開,其內部結構是靠金屬?gòu)椘芰梽?dòng)來實現通斷的。薄膜開關是一種自身帶線路的按鍵,通常最上分類

輕觸通俗的說,就是輕輕接觸。那么,輕觸開關也可以理解為,輕輕接觸開關就可以控制開關的通斷,即輕輕按下開關接通,松開即斷開。它的應用范圍很廣,在家電設備、樓宇自動化、車載設備、數字影音等多個領域廣泛應用。
