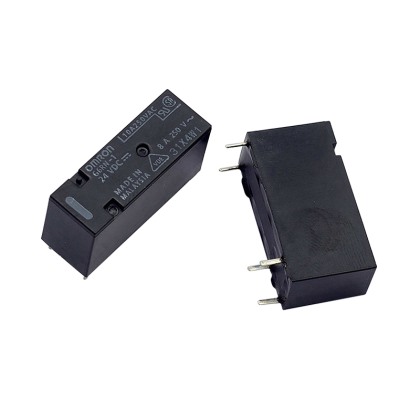

分類 防護構造 接點結構 端子形狀 型號 線圈額定電壓 最小包裝單位 標準 完全密封 SPST-NO (1a) 印刷電路板用端子 G6RN-1A DC5、6、12V 20個/根 DC24V SPDT (1c) G6RN-1 DC5、6、12V DC24V
- 線圈額定值
額定電壓 DC5V DC6V DC12V DC24V 額定電流 43.9mA 36.6mA 18.3mA 9.2mA 線圈電阻 114Ω 164Ω 655Ω 2,620Ω 動作電壓 70%以下 復位電壓 10%以上 最大容許電壓 150%(23℃時) 功率消耗 約220mW 注: 1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10％。 2. 動作特性是指線圈溫度為+23℃時的值。 3. 最大容許電壓是指繼電器線圈能承受的電壓最大值。
接點額定值項目 負載 阻性負載 接觸機構 單 接點材質 Ag合金＋鍍Au(無Cd材料) 額定負載 AC250V 8A
DC30V 5A額定通電電流 8A 接點電壓的最大值 AC250V、DC30V 接點電流的最大值 8A
性能接觸電阻 *1 100mΩ以下 動作時間 15ms以下 復位時間 15ms以下 最小置位/復位脈沖寬度 --- 絕緣電阻 *2 1,000MΩ以上(DC500V時) 耐壓 線圈與接點間 AC4,000V 50/60Hz 1min 同極接點間 AC1,000V 50/60Hz 1min 耐沖擊電壓（線圈與接點間） 10,000V (1.2×50μs) 振動 耐久 0～55～10Hz單振幅0.75mm（雙振幅1.5mm） 誤動作 10～55～10Hz
NO: 單振幅0.75mm（雙振幅1.5mm）
NC: 單振幅0.4mm（雙振幅0.8mm）沖擊 耐久 1,000m/s2 誤動作 NO: 100m/s2
NC: 50m/s2壽命 機械 1,000萬次以上（開關頻率36,000次/小時） 電氣 *3 AC250V 8A（阻性負載）5萬次以上
DC30V 5A（阻性負載）5萬次以上
（額定負載開關頻率360次/小時）故障率(P水準) (參考值) *4 DC5V 10mA 使用環境溫度 －40～＋85℃（無結冰、無凝露） 使用環境濕度 5～85%RH 重量 約9g 注: 測量條件：DC5V 1A 電壓下降法。 1. 動作特性是在線圈溫度為23C時的測定值。 2. 測量條件：用DC500V絕緣電阻計測量，位置與測量耐壓時相同。 3. 動作/釋放以及置位/復位的電壓測量值是電壓（矩形波）的瞬時變化值。 4. 此值為開關頻率120次/分時的值。
適用標準爬電距離 8mm 間距 8mm 絕緣材料組別 IIIa 額定絕緣電壓 250V 污染等級 2 額定電壓 250V 過電壓等級 III 繼電器底座的跟蹤指數 PTI 250V以上（外殼零件） UL94下的易燃性類別 V-0 球壓測試(IEC 60695-10-2) 160℃ G6RN-1
端子配置/內部接線圖
(底視圖)
(無線圈極性)印刷基板安裝孔
(底視圖)
公差: ±0.1
