檢測方式 形狀 尺寸 連接方式 輸出型 檢測距離 動作模式 型號 最低發貨數量
(單位: 個)限定反射型
超小型 連接器 NPN開路集電極輸出
2 ~ 10 mm*

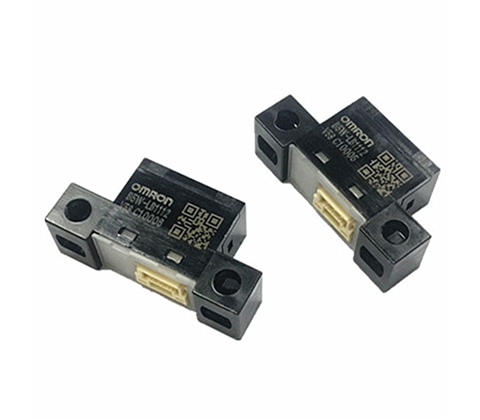

入光時ON B5W-LB1112-1 1 遮光時ON B5W-LB1122-1
小型
10 ~ 55 mm*
入光時ON B5W-LB2112-1 遮光時ON B5W-LB2122-1
模擬輸出 --- B5W-LB2101-1 紅外光
* 白紙項目 檢測方式 限定反射型 NPN輸出 B5W-LB1112-1 B5W-LB1122-1 B5W-LB2112-1 B5W-LB2122-1 檢測距離 白紙 2 ～10 mm 10 ～55 mm 黑紙 3 ～8 mm 10 ～40 mm 非檢測距離(白紙) 20 mm 以上. 85 mm 以上. 最小檢測物體(參考值) 0.05 mm φ 0.15 mm φ 應差 20% 以下. 光源(發光波長) 紅外發光二極管(850nm) 電源電壓 DC24V ±10%脈動 (p-p) 10%以下 消耗電流 15mA以下(DC26 4V時) 20mA以下(DC26 4V時) 動作模式 入光時ON 遮光時ON 入光時ON 遮光時ON 控制輸出 負載電源電壓DC26.4V以下、負載電流50mA以下(剩余電壓0.8V以下(負載電流50mA時)、
殘留電壓032V以下(負載電流10mA時))開路集電極輸出(NPN輸出)指示燈 無 響應時間 動作-復位:各1ms以下 使用環境照度 受光面照度白熾燈3000lx以下、太陽光:10000lx以下 環境溫度范圍 工作時:-10~+60℃、儲存時:-25~+80℃(不結冰、凝露) 振動(耐久) 10~55Hz雙振幅1.5mm X、 Y、Z各方向2h 沖擊(耐久) 500 m/s2X、 Y. Z各方向3次 保護構造 IEC IP50 (端子部除外) 連接方式 連接器型 重量(僅本體) 約 1.6 g 約 3.4 g 材質 外殼 聚碳酸酯(PC) 透鏡部 丙烯樹脂 (PMMA) 蓋板 聚碳酸酯 (PC) - B5W-LB1112-1
B5W-LB1122-1
端子記號 名稱 1 GND 2 Vout 3 Vcc
使用注意事項
● 安裝時
- （1）外部干擾光可能會導致傳感器誤動作。此時，請安裝在外部干擾光無法進入傳感器受光側的角度，并確認不受外部干擾光的影響。
- （2）安裝傳感器時，請將其牢固地安裝在平整的面上。
- （3）使用螺釘固定限定反射型傳感器時，請使用M3螺釘（為防止螺釘松動，請與直徑φ6mm的彈簧墊圈和平墊圈組合使用）。此時，緊固強度請控制在0.54N·m以下。
- （4）請避免物體碰撞到傳感器的檢測部。檢測面如有損傷，將導致性能劣化。
- （5）使用前請確保未出現因震動、沖擊而造成的安裝松動和間隙。
- （6）模擬輸出型的電路板上搭載有旋鈕。是本公司工序內使用的旋鈕，請勿觸碰。
● 接線時
關于浪涌對策
- （1）電源線上有浪涌時，請根據使用環境連接齊納二極管ZD和電容器（0.1～1μF）等，并確保浪涌消失后再進行使用。DC24V電源建議使用30～35V的齊納二極管，DC5V電源建議使用10～15V的齊納二極管。
-
- （2）請勿使用繼電器等小型感性負載。
-
- （3）如果高壓線、動力線與限定反射型傳感器的接線在同一根配管或同一個管道內走線，本產品可能會因感應而發生誤動作乃至損壞。因此請分別配管或單獨配管。
- （4）數字型在安裝接插件時，請確保切實鎖定。
● 關于接線時的使用
- （1）接線固定后， “端子·連接器”的結合部因電線支撐和拉伸而受力時，連接器接觸部位和電線等的結合部位會受到損傷，導致接觸不良。為線束等電線進行布線與接線時，請確?！岸俗印みB接器”的結合部位避免受到如下圖所示的壓力（外力）。
- （2）接通電源時，請勿接導線。否則會導致?lián)p壞。
-
● 設計時
限定反射型傳感器的注意事項
限定反射型傳感器采用調制光方式。使用時，請在充分注意電源和導線長度影響的基礎上進行設計。相比直流光方式，調制光方式更容易受到影響。調制光方式容易受電源和導線長度影響的理由
調制光方式的投光LED為脈沖點亮。在該脈沖時間，瞬間大電流會流過限定反射型傳感器，消耗電流因此會產生脈動。光電傳感器等產品通過內置容量充足的電容器來消除消耗電流脈動的影響，但小型的限定反射型傳感器難以內置容量充足的電容器。因此，導線較長時，或由于電源的種類，可能會無法追隨消耗電流的脈動，動作會變得不穩定。應對措施
通過增加電容器來應對
請在盡可能靠近傳感器的位置，實施接入10μF以上電容器的接線。（電容器的耐壓請設為傳感器電源電壓的2倍以上。在這種使用方式下，鉭電容器在發生短路故障時會有大電流流過，可能會起火，因此請勿使用。）
< 導線延長時的對策 >
?傳感器的導線請設計為總長2m以內。
?2m 以上的接線時，請采用在距離傳感器2m 以內的位置接入10μF以上電容器（鋁電解電容器等）的接線。此時也請以總長5m左右為限進行設計。超過5m時，請先使用PLC等獲取傳感器輸出，再通過PLC的通信功能等進行傳遞。
?實際上是可以延長至5m 以上的，但需要考慮到電纜的規格以及同時接線的電纜、其他設備產生的噪聲的影響。此外，還存在線材的電阻成分導致的電壓下降的影響，因此請對電纜末端和傳感器部的電壓差及噪聲電平等進行充分的評估。
使用開關電源時的應對措施
?傳感器連接開關電源時，請根據需要采取以下任意措施。- 1. 請在盡可能靠近傳感器的位置，實施接入10μF以上電容器（鋁電解電容器等）的接線。（請使用耐壓為傳感器電源電壓2倍以上的電容器。在這種使用方式下，鉭電容器在發生短路故障時會有大電流流過，可能會起火，因此請勿使用。）
-
- 2. 出于降低架臺阻抗，以使感應干擾不易侵入傳感器周邊架臺的目的，請在傳感器近旁連接0V 電源線?；蛘?，請通過電容器（0.47μF左右）進行連接。
-
- 3. 請將開關電源的噪聲濾波器端子（中點端子～ACG）與電源框體（FG）及電源的0V連接。如果將所連接的線路進行接地或與架臺連接，可以實現更穩定的動作（各種電源廠家推薦）。
存在感應噪聲時的應對措施
- 4. 請在傳感器本體與安裝架臺之間插入厚度10mm 左右的絕緣板（塑料制）。
-
關于感應噪聲的影響
?傳感器安裝架臺（金屬）中存在感應噪聲時，傳感器可能會出現與入光狀態相同的情況。此時，需要對限定反射型傳感器的0V端子與安裝架臺（金屬）進行同電位連接?；蛘?，請通過電容器（0.47μF左右）連接0V端子與安裝架臺（金屬）。
< 關于接通電源時的影響>
(僅限數字)受到電源環境等的影響，當接通電源時，有時會產生輸出脈沖。請在接通電源100ms之后，穩定的可檢測狀態下使用。
