* 連續負載電流(最大)、負載電壓(最大)：表示峰值A(chǔ)C、DC。形狀 接點
構成端子種類 負載電壓
(最大)*連續負載電流
(最大)*包裝形式/卷切 包裝形式/帶狀包裝 型號 最小
包裝
單位
(個)型號 最小
包裝
單位
(個)P-SON4 1a 表面安裝端子 30V 4.5A G3VM-31WR 1 G3VM-31WR(TR05) 500 60V 3A G3VM-61WR G3VM-61WR(TR05) 100V 2A G3VM-101WR G3VM-101WR(TR05) 注1. 帶狀包裝(表面安裝端子型)不是標準庫存機型。 注2. 帶狀包裝(表面安裝端子型)的訂貨請?jiān)谛吞?hào)末尾加上(TR05)。
以卷切品購入的P-SON產品因無防濕包裝，請?jiān)趯?shí)際安裝時采用手工焊接。
請一并參閱共通注意事項。- ■絕對最大額定值(Ta＝25℃)
* 測量輸入輸出間的耐壓時，分別對LED針腳、受光側針腳統一地施加電壓。
項目 符號 G3VM-31WR G3VM-61WR G3VM-101WR 單位 條件 輸
入
側LED正向電流 IF 30 mA 直流正向電流降低比率 ⊿IF/℃ -0.3 mA/℃ Ta≧25℃ LED反向電壓 VR 6 V 接合部溫度 TJ 125 ℃ 輸
出

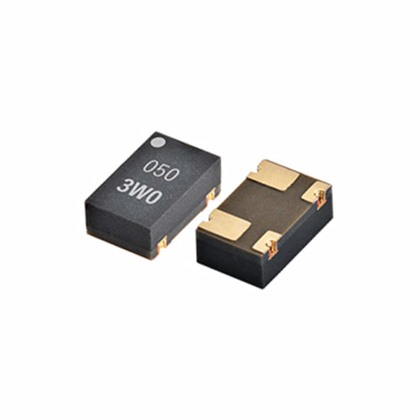

側負載電壓(峰值A(chǔ)C/DC) VOFF 30 60 100 V 連續負載電流(峰值A(chǔ)C/DC) IO 4.5 3 2 A 導通電流降低比率 ⊿IO/℃ -45 -30 -20 mA/℃ Ta≧25℃ 脈沖導通電流 Iop 10 9 6 A t=100ms, Duty=1/10 接合部溫度 TJ 125 ℃ 輸入輸出間耐電壓 * VI-O 500 Vrms AC持續1分鐘 使用環境溫度 Ta -40～+110 ℃ 無結冰、無凝露 保存溫度 Tstg -40～+125 焊接溫度條件 — 260 10s 外觀 P-SON(Power - Small Outline Non-leaded)
P-SON4針
*產品的型號標識型號 顯示 G3VM-31WR 3W0 G3VM-61WR 6W0 G3VM-101WR AW0 注1. 標記內容與實際產品有所不同。 注2. 產品的型號中沒有標明“G3VM”。
外形尺寸(單位：mm) 表面安裝端子
重量：0.02g
※標記內容與實際產品有所不同。實際焊盤尺寸(推薦值)(TOP VIEW)
※未注尺寸公差為±0.1mm。端子配置/內部接線圖（TOP VIEW）
