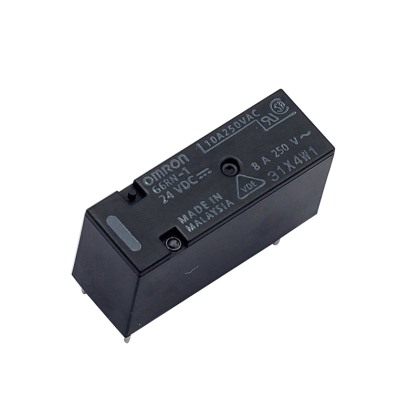

線圈額定值
額定電壓 DC5V DC6V DC12V DC24V
額定電流 43.9mA 36.6mA 18.3mA 9.2mA
線圈電阻 114Ω 164Ω 655Ω 2,620Ω
動作電壓 70%以下
復位電壓 10%以上
最大容許電壓 150%(23℃時)
功率消耗 約220mW
注: 1. 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值,公差±10%。
  2. 動作特性是指線圈溫度為+23℃時的值。
  3. 最大容許電壓是指繼電器線圈能承受的電壓最大值。

接點額定值
項目 負載
阻性負載
接觸機構
接點材質 Ag合金+鍍Au(無Cd材料)
額定負載 AC250V 8A
DC30V 5A
額定通電電流 8A
接點電壓的最大值 AC250V、DC30V
接點電流的最大值 8A

性能
接觸電阻 *1 100mΩ以下
動作時間 15ms以下
復位時間 15ms以下
最小置位/復位脈沖寬度 ---
絕緣電阻 *2 1,000MΩ以上(DC500V時)
耐壓 線圈與接點間 AC4,000V 50/60Hz 1min
同極接點間 AC1,000V 50/60Hz 1min
耐沖擊電壓(線圈與接點間) 10,000V (1.2×50μs)
振動 耐久 0~55~10Hz單振幅0.75mm(雙振幅1.5mm)
誤動作 10~55~10Hz
NO: 單振幅0.75mm(雙振幅1.5mm)
NC: 單振幅0.4mm(雙振幅0.8mm)
沖擊 耐久 1,000m/s2
誤動作 NO: 100m/s2
NC: 50m/s2
壽命 機械 1,000萬次以上(開關頻率36,000次/小時)
電氣 *3 AC250V 8A(阻性負載)5萬次以上
DC30V 5A(阻性負載)5萬次以上
(額定負載開關頻率360次/小時)
故障率(P水準) (參考值) *4 DC5V 10mA
使用環(huán)境溫度 -40~+85℃(無結冰、無凝露)
使用環(huán)境濕度 5~85%RH
重量 約9g
注:   測量條件:DC5V 1A 電壓下降法。
  1. 動作特性是在線圈溫度為23C時的測定值。
  2. 測量條件:用DC500V絕緣電阻計測量,位置與測量耐壓時相同。
  3. 動作/釋放以及置位/復位的電壓測量值是電壓(矩形波)的瞬時變化值。
  4. 此值為開關頻率120次/分時的值。


適用標準
爬電距離 8mm
間距 8mm
絕緣材料組別 IIIa
額定絕緣電壓 250V
污染等級 2
額定電壓 250V
過電壓等級 III
繼電器底座的跟蹤指數(shù) PTI 250V以上(外殼零件)
UL94下的易燃性類別 V-0
球壓測試(IEC 60695-10-2) 160℃
